Проект

“Солвей Соди”АД - Девня

Проблемите със съществуващите системи за статично възбуждане на СД в “Солвей Соди” и други предприятия от тежката индустрия в България са безвъзвратно остаряла елементна база, остарели схеми на управление водещи до силно снижаване на надеждноста и превръщащи технологичната позиция в несигурен елемент от цялата технологична структура на предприятието. Още повече при този тип системи става дума за управление на големи мощности над 1MW. От друга страна за разлика от управлението, синхронните двигатели (СД) в голямата си част са с неизчерпан технологичен ресурс и тяхната подмяна би била икономически неоправдана.Извършения технико - икономически анализ в случая даде предимство за внедряването на ССВ 320А РЕТРОФИТ при следните параметри:


1. Запазване на силовите елементи - разделителен трансформатор, пусково съпротивление, силови тиристори;

2. Цялостна подмяна на управляващата електроника;

3. Разширяване технологичните възможности на системата;

4. Адаптиране на ССВ към изискванията на стандартите по техниката на безопасност при работа и обслужване на системата.

5. Включване на ССВ / СД в автоматизирана система за подържане на постоянен фактор на мощноста на енергийната система на предприятието.

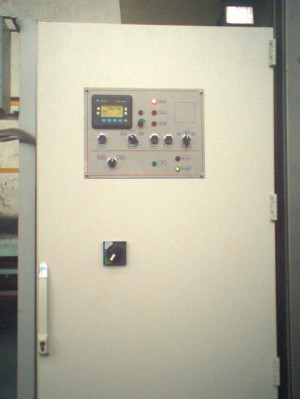

Конструктивно ССВ 320А РЕТРОФИТ е изпълнена в шкаф Rittal с габарити 1800х800х800мм (без трансформатора), практически с едностранно обслужване. Тези габаритни размери на системата се предопределят от използването на старите силови елементи – тиристори, пусково съпротивление. За сравнение габаритите на ССВ 300А са 1600х600х600мм.


Основните функции на управлението на ССВ и визуализацията на процесите се изпълняват от индустриален контролер MicroLogix 1200 и PanelView 300 Мicro на Allen Bradley. В програмата на контролера са включени PID регулатори работещи в реално време, релейна схема за следене процесите в системата, програма за следене процеса на пускане и спиране, програма за визуализиране на следените параметри.

Аналоговата част от управлението на системата е конструирана модулно - драйвери за управление на тиристорите, измервателни и преобразувателни модули. Този проект значително повишава надеждноста на ССВ, снижава времето за диагностика и ремонт, подобрява визуализацията и облекчава работата на персонал

Важен момент в реализирания проект е заложения режим за подържане на постоянен фактор на мощноста. Наличието на синхронни мощности в предприятието дава възможност да се изгради ефективна система за подържане на cos. Използвайки възможностите на MicroLogix 1200 за работа в мрежа в по късен етап цялата група СД ще бъде включена в енергийната система на предприятието за компенсация на cos.
